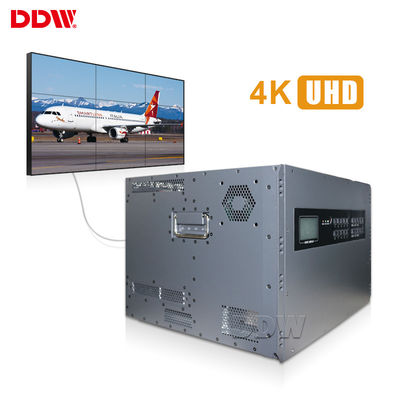

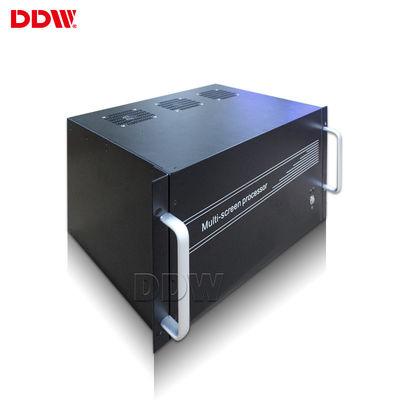

32 HDMI आउटपुट एलईडी वीडियो वॉल स्केलर 4k वीडियो वॉल नियंत्रक 1920 X 1080 आउटपुट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | गुआंग्डोंग चीन (मुख्यभूमि) |
| ब्रांड नाम: | DDW |
| प्रमाणन: | ISO9001 ,CE , RoHS , FCC , 3C |
| मॉडल संख्या: | DDW-VPH3232 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | डबल लेयर कार्टन पैक |
| प्रसव के समय: | भुगतान पर 3 दिनों का है |
| भुगतान शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, अलीबाबा व्यापार आश्वासन |
| आपूर्ति की क्षमता: | 1000pcs / |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | वीडियो वॉल स्केलर | अधिकतम इनपुट नंबर: | 32 |
|---|---|---|---|
| अधिकतम उत्पादन संख्या: | 32 | इनपुट आउटपुट सिग्नल स्रोत: | HDMI, DVI, वीजीए, ए वी, YPbPr, आईपी |
| नियंत्रण रखने का तरीका: | RS232, LAN | सेवन: | 12 डब्ल्यू / चैनल |
| रंग की गहराई: | 32 बिट / पिक्सेल | इनपुट कनेक्टर: | BNC |
| प्रमुखता देना: | hdmi सीमलेस मैट्रिक्स स्विचर,hdmi वीडियो कंट्रोलर |
||
उत्पाद विवरण
32 HDMI आउटपुट वीडियो वॉल स्केलर 4k वीडियो वॉल नियंत्रक 1920 X 1080 आउटपुट
वीडियो वॉल स्केलर में निम्नलिखित प्रमुख विशेषताएं हैं:
1. समर्थन मेमोरी कार्ड या नेटवर्क ट्रांसमिशन अल्ट्रा-हाई-डेफिनिशन तस्वीरें, पीयर-टू-पीयर अल्ट्रा-हाई-डेफिनिशन मोज़ेक दीवार पृष्ठभूमि छवि
2. मनमाने स्थिति पर समर्थन प्रदर्शन, किसी भी आकार और किसी भी सुपरिंपोज्ड पर
3. समर्थन खुली खिड़की प्रभाव प्रसंस्करण
4. समर्थन बड़े स्क्रीन छवि फ्रीज
5. ऑपरेटिंग सिस्टम के बिना पूर्ण हार्डवेयर कॉन्फ़िगरेशन
6. उच्च गति बस समानांतर प्रसंस्करण प्रौद्योगिकी, उच्च बैंडविड्थ असम्पीडित प्रसंस्करण
7. DIV, HDMI, VGA, RJ45,3G-SDI, वीडियो (CVBS) मल्टी-सिग्नल इनपुट प्रारूपों के लिए समर्थन
8. समर्थन DIV और 3G-SDI सिग्नल आउटपुट
9. इनपुट और आउटपुट रिज़ॉल्यूशन अधिकतम समर्थन 1920 × 1080, 1080 पी और 720 पी प्रारूपों के साथ पिछड़े संगत हो सकता है
10. वीडियो सिग्नल 4 स्प्लिट स्क्रीन डिस्प्ले, मल्टी-पोर्ट वीडियो सिग्नल एक साथ प्रदर्शित किए जा सकते हैं
शुद्ध हार्डवेयर आर्किटेक्चर बोर्ड किसी भी संयोजन:
- CPCI संरचना के साथ औद्योगिक चेसिस;
- मॉड्यूलर डिजाइन, दोहरी बैकअप निरर्थक बिजली की आपूर्ति का समर्थन करेगा गर्म बैकअप, प्रशंसक और अन्य मॉड्यूल;
- सिस्टम प्रोसेसिंग मॉड्यूल का समर्थन गर्म-स्वैपेबल, ग्राहकों को लागत बचाने के लिए विभिन्न प्रकार के चेसिस और बोर्ड प्रदान करना;
बहु - समूह वीडियो दीवार प्रबंधन:
- यह एक ही समय में splicing की दीवारों के कई सेटों का प्रबंधन कर सकता है, splicing दीवारों के बीच आम इनपुट सिग्नल स्रोत, और आउटपुट एक दूसरे के साथ हस्तक्षेप नहीं करते हैं;
- विभिन्न रिज़ॉल्यूशन सेट करना, रंगों और अन्य मापदंडों को समायोजित करना।
DDW वीडियो वॉल स्केलर तकनीकी विनिर्देश
| मॉडल श्रृंखला | सीबीडी के साथ | समारोह | कोई सीबीडी नहीं | ||||
| समारोह विवरण |
4 चैनल सीबीडी, 16 चैनल एवी, 12 चैनल वीजीए / डीवीआई इनपुट, स्वतंत्र रूप से कई स्पिलिंग प्लेयर का समर्थन करते हैं, और अलग-अलग कर सकते हैं सिस्टम में एक ही समय में सिगल, डेज़ी श्रृंखला बोर्ड में निर्मित स्क्रीन की आवश्यकता होती है |
~ | 16 चैनल एवी, 16 चैनल वीजीए / डीवीआई इनपुट, 6U केस 16screens सरणियों का समर्थन करता है | ||||
| इनपुट संकेत (वैकल्पिक) | सीवीबीएस | समर्थन पाल / NTSC प्रारूप, कई BNC पोर्ट | ~ | ||||
| वीजीए / RGBHV | मल्टी-चैनल वीजीए डीबी -15 पोर्ट, वीजीए पूर्ण प्रारूप इनपुट का समर्थन करते हैं | ~ | |||||
| एचडीएमआई, डीवीआई, 4K-DVI, आईपी | समर्थन 4K (3840x2160) इनपुट, प्रत्येक आईपी 4 चैनलों को डीकोड करता है | ~ | |||||
| YPbPr, YCbCr (अनुकूलन) | VGA, RGBHV सिग्नल, सपोर्ट PAL, NTSC फॉर्मेट और 720P, 1080i HSTV का एक ही कनेक्टर | ~ | |||||
| एसडीआई (अनुकूलन) | BNC पोर्ट | ~ | |||||
| एवी, एसडी / एचडी / 3 जी एसडीआई, आईपी डिकोडिंग, ऑप्टिकल फाइबर, डीपी, एचडीबेस, पूर्वावलोकन निगरानी कार्ड अनुकूलित किया जा सकता है; | ~ | ~ | |||||
| इनपुट रिज़ॉल्यूशन | 4K तक, आमतौर पर उपयोग किए जाने वाले रिज़ॉल्यूशन | ||||||
| आउटपुट सिग्नल प्रारूप | वीजीए, RGBHV | सिग्नल चैनल XGA (1024x768 @ 60Hz) / DB-15 पोर्ट | ~ | ||||
| एचडीएमआई, डीवीआई, 4K-DVI | एचडीएमआई, डीवीआई आउटपुट | ~ | |||||
| 3G SDI (कस्टमाइज़ेबल) | BNC पोर्ट लूप आउट | ~ | |||||
| एवी, YPbPr, डीवीआई-एचडीएमआई कनवर्टर, एसडी, एचडी, डीपी, एचडीबैसेट को अनुकूलित किया जा सकता है; | ~ | ~ | |||||
| आउटपुट रिज़ॉल्यूशन | 4K तक, आमतौर पर उपयोग किए जाने वाले रिज़ॉल्यूशन | ||||||
| नियंत्रण | मानक RS232 बंदरगाह | ||||||
| आईआर रिमोट कंट्रोल (कस्टमज़ेबल), लैन कॉन्ट्रील, आईओएस, एंड्रॉइड ऐप कंट्रोल (वैकल्पिक) | |||||||
| सिस्टम कंट्रोल सॉफ्टवेयर | विशेष नियंत्रण सॉफ्टवेयर | ||||||
| बिजली की आपूर्ति | निरर्थक बिजली की आपूर्ति 110-220VAC, 50 / 60Hz | ||||||
| सेवन | 12 डब्ल्यू / चैनल | ||||||
| वर्किंग टेम्परेचर | -20 डिग्री सेल्सियस -60 डिग्री सेल्सियस | ||||||
| काम की नमी | 5-95% | ||||||
| केस विनिर्देश | 2 यू, 3.5 यू, 7 यू, 10 यू, 12.5 यू, 15 यू, 23 यू मानक रैकमाउंट चेसिस | ||||||
| सीरियल कंट्रोल इंटरफेस | RS-232,9-पिन महिला, टाइप-डी | ||||||
| बॉड दर | 115200 रु | ||||||
| पिन विन्यास | 2 = TX, 3 = RX, 5 = GND | ||||||
| ईथरनेट नियंत्रण इंटरफ़ेस | आरजे -45 महिला, टीसीपी / आईपी | ||||||
| ईथरनेट नियंत्रण की गति | ऑटो 10M या 100M, पूर्ण-द्वैध या अर्ध-द्वैध | ||||||
| काम का समय | 365x7x24hrs | ||||||
हरेवेयर वीडियो वॉल कंट्रोलर यू चेसिस स्पेक्स
| चेसिस यू आकार | कंट्रोलर डिम (मिमी) एल * डब्ल्यू * एच |
पैक डिम्स (मिमी) एल * डब्ल्यू * एच |
NW (किलो) | GW (किलो) | मैक्स इनपुट न। | अधिकतम उत्पादन | अधिकतम बिजली की खपत (वाट) |
| 2 यू | 406 × 440 × 102 | 590 × 530 × 190 | ११.२५ | १२.२५ | । | । | 200 रु |
| 3.5 यू | 450x440x170 | 620x620x270 | १.२५ | 19.25 है | १६ | १६ | 320 |
| 7 यू | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 है | 31.50 रु | 32 | 32 | 400 |
| 12.5 यू | 446 × 440 × 553 | 625 × 580 × 725 | 37.85 | 39.85 | 71 | ६ 68 | 750 |
| २३ यू | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 है | 82.46 | 143 | 140 | 1300 है |
